管鏈輸送機運行原理及應用范圍
管鏈?zhǔn)捷斔蜋C(jī)包括主動鏈輪轉角鏈輪、回轉鏈條、載料鏈片、循環輸送管、和進、出料口，回轉鏈條套裝在主動鏈輪和轉角鏈輪上，載料鏈片垂直插裝在回轉鏈條上，循環輸送管套裝在回轉鏈條外，主動鏈輪、轉角鏈輪、回轉鏈條、載料鏈片和循環輸送管構成一封閉的粉體輸送回路。
管鏈?zhǔn)捷斔蜋C(jī)適用范圍廣，既可以垂直、又可以水平、更可以斜角全方位多角度輸送物料，且提升高度高、輸送長度長、能耗低、占地面積小。
應用領域：
精細化工：顏料、染料、涂料、炭黑、鈦白粉、氧化鐵、陶瓷粉、重鈣、輕鈣、膨潤土、分子篩、高嶺土、硅膠粉、活性炭等。
農藥礦石：尿素、氯化銨、碳酸氫銨、蘇打粉、固體農藥、鎢粉、農藥助劑、銅精礦粉粉、磷礦粉、氧化鋁粉等。
建筑材料：水泥、陶土、黃沙、石英沙、粘土粉、硅石、石灰石粉、白云石粉、木屑粉、玻璃纖維、二氧化硅、滑石粉等。
食品工業： 面粉、淀粉、谷物、奶粉、食品添加劑等。
管鏈輸送機結構及優勢
管鏈輸送機又名管鏈?zhǔn)捷斔蜋C(jī)，環鏈輸送機、盤片輸送機，鏈管輸送機，管鏈輸送機等。管鏈輸送機由主動箱（從動箱）、電機減速機、鏈輪、輸料管道，帶盤片的輸送鏈條組成。

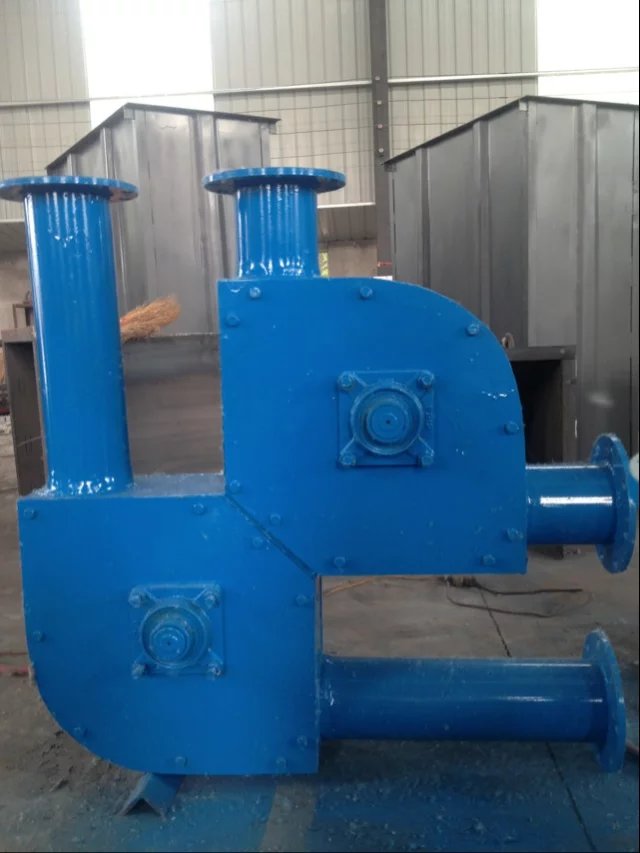

管鏈輸送機，包括機尾箱和機頭箱，機頭箱內部安裝主動鏈輪，且主動鏈輪連接電機，而機尾箱內部安裝被動鏈輪， 主動鏈輪與被動鏈輪之間連接鏈條，機頭箱與機尾箱間的圓形輸料管內安裝鏈條，輸料管上設進料口，機頭箱下部或輸料管上設有 出料口。我們對機頭箱、鏈條結構、主動鏈輪、機尾箱等進行了結構優化設計。 管鏈輸送機的新型輸料管為分節組裝成整體圓管， 達到完全密封效果，用于極細粉塵料、有害材料及相關各種場合，十分有利于環保。同時還具有料位準確，維修率低，可靠耐用，輸送效率高，使用壽命長的特點。完全滿足各種場合使用，如傾斜、轉彎、垂直，并可以在一條巷道上多條并聯平行安裝，滿足了多位上料、卸料的運行
管鏈輸送機
管鏈輸送機是輸送粉狀、小顆粒狀及小塊狀等散狀物料的連續輸送設備，可以水平、傾斜和垂直組合輸送，水平輸送距離可達60米，垂直輸送距離可達40米。
設備原理
在密閉管道內，以鏈片為傳動構件帶動物料沿管道運動。當水平輸送時，物料顆粒受到鏈片在運動方向的推力。當料層間的內摩擦力大于物料與管壁的外摩擦力時，物料就隨鏈片向前運動，形成的料流；當垂直輸送時，管內物料顆粒受鏈片向上推力，因?yàn)橄虏拷o料阻止上部物料下滑，產生了橫向側壓力，所以增強了物料的內摩擦力，當物料間的內摩擦力大于物料與管內壁外摩擦力及物料自重時，物料就隨鏈片向上輸送，形成連續料流。
設備特點
防塵、節能、緊湊、方便。
物料粉塵不飛揚，作業環境清潔，安全性高，管路不雜亂，不受任何地形、角度與高度影響。
原料不會堵塞，可以多點進料，輸送能力大 。
容積式輸送裝置 , 可實現物料的輸送和計量 。易于實現集中控制，提高自動化程度，滿足現代企業對環境保護的要求
結構緊湊 , 占用空間小， 可以三維改變輸送方向 。
被輸送的物料從進口到出口法蘭之間是處于密閉狀態的。出口不必設置除塵器。 在輸送物料時可 充裝氣體。運輸中能保證沒有粉塵泄漏到環境中。
物料沿著管子平滑輸送，基本上沒有內部運動， 所以物料破損少，緩慢的彎道輸送使很少的物料顆粒產生碎屑。
根據不同的加料情況，進口之間可相距超過10米遠。
鏈輪有優化的肩，設計優化，使用硬化鏈條具有小磨損。
特殊的輸送盤 ,具有極低的磨擦系數和的輸送能力。
